Carri Gbhs 83 1682-84, 88, 89 (G1C)

Trasporto di merci palettizzate in genere, acqua minerale, derrate, tabacchi.

G → Carro coperto di tipo corrente
b → Di grande capacità, a 2 assi: lunghezza pdc ≥ 12 m, volume utile ≥ 70 m3
h → Per derrate
s → Ammesso a circolare al regime S (100 km/h)

scheda tecnica

Marcatura letteraleGbhs
Marcatura numerica21 83 1682 950-999
21 83 1683 275-390 1)
21 83 1683 391-395 2)
21 83 1683 400-724 3)
21 83 1684 000-999
21 83 1688 000-884
21 83 1688 885-909 4)
21 83 1688 910-949 5)
21 83 1688 950 6)
21 83 1688 951-999 7)
21 83 1689 000-304, 400-799
21 83 1689 800-874 8)
21 83 1689 875-899 9)
Codice ripartizioneG1C
Nazione di immatricolazione83 : Italia
Regime di scambio21 : RIV
Sigla immatricolazioneI-TI
Società detentriceTrenitalia Cargo
CostruttoriCIMA, CMI, Ferrosud, Officine Veronesi, O.M.F. del Salento, O.ME.CA., SGI
Anni di costruzione1981 10), 1983-1990
Lunghezza (tra i respingenti)14.020 mm 11)
Lunghezza pdc 12.730 mm
Larghezza pdc 2.660 mm
Altezza pdc dal piano del ferro1.230 mm
Passo8.000 mm
Superficie33 m2
Capacità90 m3
Tara media14,5 t 12)
Limite di carico (in C)25,5 t 13)

note

immagini

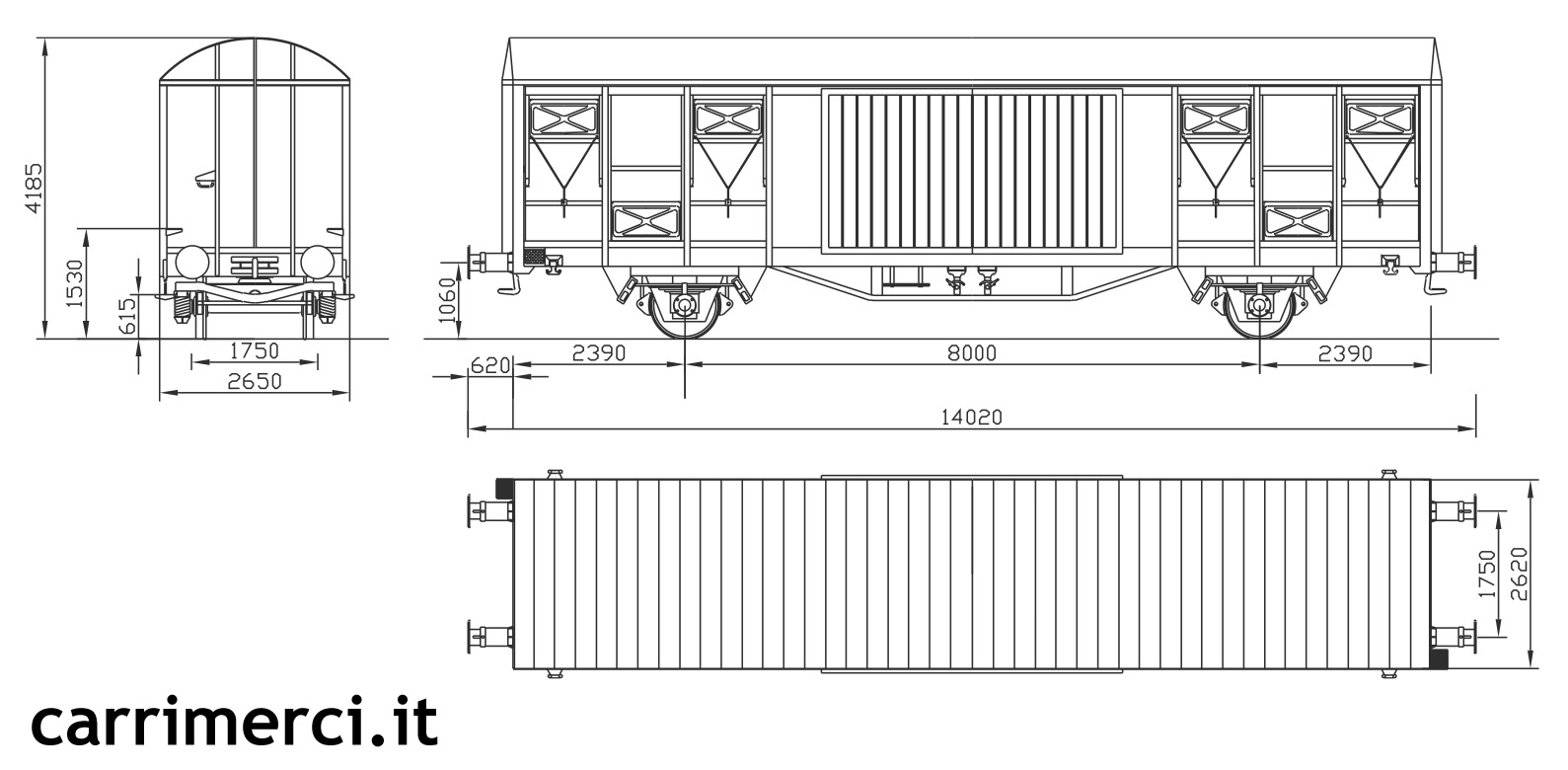

disegno

Gbhs 21 83 1684 000-999, 21 83 1688 000-884, 21 83 1689 000-304, 400-799
1) , 4) , 9)
Sottoserie equipaggiata con volantino del freno
2) , 3) , 5) , 7) , 8)
Sottoserie equipaggiata con terrazzino e freno a vite
6)
Equipaggiato con terrazzino con volantino del freno
10)
Carro prototipo 21 83 1683 300
11)
14.270 mm → Sottoserie equipaggiata con terrazzino e freno a vite
12)
15 t → Sottoserie equipaggiata con terrazzino e freno a vite
13)
25 t → Sottoserie equipaggiata con terrazzino e freno a vite
